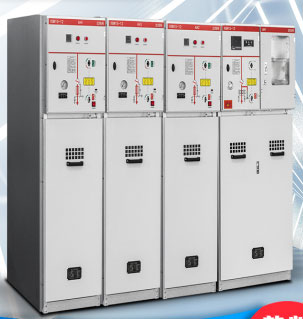

HXGN-12型环网开关柜 HXGN-12 type ring net switch cabinet

概述

HXGN-12型单元式交流金属封闭开关设备（以下简称单元柜），具有体积小，重量轻、外形美观、操作简便、长寿命、高参数、无污染、少维护等极其显著的特点。

结构特点

1.总体结构概述

1.1环网柜由外壳、真空开关、接地开关、仪表室、母线及其它电气元器件和辅助元件组成，负荷开关布置在外壳的中上部，外壳由敷铝锌板或8MF型材折边弯后组装而成。

1.2环网柜三相排列按纵向结构布置，柜体之间的三相母线连接较为方便。

1.3仪表室位于环网柜的上部，室内可装设电流表、电压表、转换开关、指示灯、微机保护装置等元件，在仪表室底部可装设二次回路的端子排等。

1.4柜内配有照明装置。

2联锁及操作

1._环网柜具备以下联锁

a、接地开关合闸后，负荷开关不能动作;

b、 负荷开关合闸后，接地开关不能动作;

c、只有当负荷开关分闸，接地开关合闸时，才允许打开环网柜前门，其它情况下门均处于联锁状态。

d、前门打开后，负荷开关不能合闸。

e、 当开关柜作为联络柜或电缆进线使用时，接地开关与进线电缆之间实行强制闭锁。

 2.操作

手动操作

用专用操作手柄在环网柜正面操作，环网柜正面中间封板处有上下二操作孔，下部为接地开关操作孔，上部为负荷开关操作孔，操作时，当手柄向顺时针方向旋转为开关合闸方向，当手柄向逆时针方向转动为开关分闸方向。

当选用带撞针的熔断器方案时，开关所配的机构具备分闸脱扣功能。此时当负荷开关在合闸过程中，其分闸弹簧已处于储能状态，当外力（如熔断器撞针等）撞击脱扣机构时，带动操作机构而使开关分闸。

电动操作

开关柜配电动机构时，接通电源后只需按下合闸按钮，即能合上负荷开关，此时，合闸指示灯亮，开关投入运行，按下分闸按钮，负荷开关分闸，此时，分闸指示灯亮（分闸线圈为短时工作制）。

当开关柜因操作电源无法正常供电时，开关的动作可用手动操作来完成，手动操作方法同前。 接地开关只能手动操作，无电动操作机构，但环网柜具备接地开关位置指示装置。电动分闸和合闸时严禁将操作手柄插入操作孔中，以免造成人员及设备的伤害。
